Rechercher une pièce sur une vue éclatée

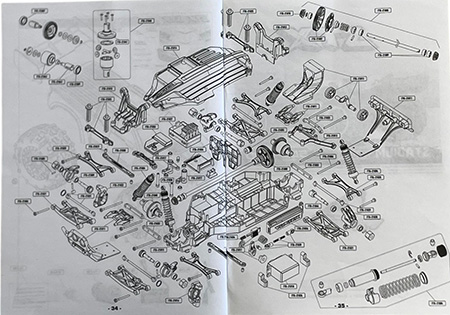

Une vue éclatée est un schéma détaillé représentant toutes les pièces d’un véhicule RC et leur assemblage. Elle est essentielle pour identifier, commander et remplacer une pièce spécifique. Voici un guide détaillé pour vous aider à retrouver facilement la pièce dont vous avez besoin.
Comprendre une vue éclatée
Une vue éclatée présente les différentes pièces sous forme d’un schéma où chaque élément est référencé par un numéro et un nom. Elle inclut généralement :
Le châssis et les éléments mécaniques (suspensions, transmission, roues, différentiels)
Les composants électroniques (moteur, ESC, servos)
Les fixations et accessoires (vis, axes, entretoises)
Un tableau de correspondance listant les références et quantités de chaque pièce
Identifier la pièce recherchée
Localisez la zone concernée
- Repérez la partie du véhicule nécessitant une réparation (ex : train avant, transmission, moteur).
- Zoomez sur cette section du schéma.
Trouvez la pièce dans le schéma
- Cherchez la pièce visuellement dans la vue éclatée.
- Identifiez son numéro de référence inscrit à côté.
Vérifiez la liste des pièces
- Recherchez le numéro de référence dans le tableau fourni avec la vue éclatée.
- Notez le nom de la pièce, la référence exacte et la quantité nécessaire.
Commander la pièce
Recherchez la référence sur un site spécialisé
- Saisissez le numéro de référence sur le site du fabricant ou d’un revendeur (ex : Traxxas, Tamiya, Arrma).
- Vérifiez la compatibilité avec votre modèle de voiture RC.
Comparez les options
- Certaines pièces existent en plusieurs versions (plastique, aluminium, renforcé).
- Vérifiez les avis et recommandations pour choisir la meilleure option.
Passez commande et vérifiez à la réception
Assurez-vous que la pièce reçue correspond bien à la référence recherchée avant le montage.
Conseils pratiques
Gardez une copie numérique ou papier de la vue éclatée pour faciliter vos recherches futures.
Vérifiez les dimensions et fixations avant d’acheter pour éviter les erreurs de compatibilité.
Regroupez plusieurs pièces dans une même commande pour optimiser les frais de port.
Notez les références des pièces d’usure (roulements, pignons, couronnes) pour anticiper leur remplacement.
Grâce à cette méthode, vous retrouverez facilement toutes les pièces nécessaires pour entretenir et réparer votre voiture RC !
